Универсальный контроллер для охранно-пожарного мониторинга крупных объектов

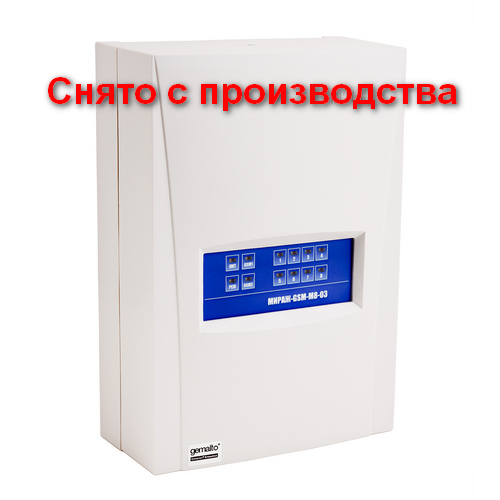

Контроллер Мираж-GSM-M8-03 — флагман серии Мираж-Профессионал, многолетний лидер продаж, проверенный на десятках тысяч объектов. Прибор предназначен для решения масштабных задач охранно-пожарного мониторинга недвижимости (многоэтажные офисные здания, торговые центры, банки, пультовая охрана частной недвижимости) с передачей извещений на станцию мониторинга.

Контроллер поддерживает одновременное подключение до 8 собственных ШС с пороговыми охранными, пожарными и технологическими извещателями (в том числе с питанием по шлейфу), которые могут распределяться по 4 собственным логическим разделам с независимой постановкой на охрану. С помощью сетевых контрольных панелей, подключаемых к контроллеру по интерфейсу RS-485, можно увеличить количество контролируемых ШС до 188, логических разделов — до 16. С помощью трансиверов Мираж-TR к контроллеру подключаются радиоизвещатели различных производителей.

Передача извещений на станцию мониторинга осуществляется по беспроводным сетям стандарта GSM 900/1800 (методы передачи данных TCP/IP GPRS, CSD, SMS). Подключение к контроллеру модуля Мираж-ET-01 позволяет осуществлять передачу извещений по сети Ethernet и по проводным телефонным линиям. К контроллеру также могут быть подключены модули расширения, предназначенные для интеграции с ВОРС «Стрелец» и радиоканальной системой передачи извещений LONTA-202 («Риф Стринг-202»).

Контроллер сертифицирован по требованиям электромагнитной совместимости ГОСТ Р 53325-2009 III степени жесткости, что позволяет использовать его на объектах класса функциональной опасности Ф 1.1 и Ф 4.1.

Система передачи извещений
  • поддержка двух сетей GSM/GPRS 900/1800;
  • использование модуля связи Мираж-ЕТ-01 позволяет организовать дополнительный онлайн-канал связи по сети Ethernet и дублирующий по PSTN;
  • непрерывный контроль работоспособности каналов связи;
  • многоуровневая система защиты от несанкционированного удалённого доступа;
  • собственный протокол MSRV, обеспечивающий двухстороннее динамическое шифрование, максимальную надежность и управляемость онлайн-каналов связи.
Приёмно-контрольная панель
  • 8 конфигурируемых шлейфов сигнализации (ШС) для приема извещений от ручных и автоматических пожарных и охранных извещателей, приборов приемно-контрольных охранных и охранно-пожарных через выходы реле;
  • 4 раздела для отдельной постановки собственных ШС;
  • возможность одновременной постановки/снятия всех 4 собственных разделов;
  • отображение состояния собственных разделов на кодовой панели Мираж-КД-03;
  • расширение до 188 ШС и до 16 разделов за счет интеграции с сетевыми контрольными панелями Мираж-СКП08-03 и Мираж-СКП12-01 по интерфейсу RS-485;
  • общая постановка на охрану внешних разделов,организованных за счет сетевых контрольных панелей, по собственному 0-му разделу;
  • поддержка 100 электронных ключей ТМ;
  • 4 программируемые тактики для каждого канала контроля пожарных ШС;
  • питание активных пожарных извещателей по двухпроводному ШС;
  • контроль исправности пожарного ШС с автоматическим выявлением обрыва и короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности для СПИ;
  • 3 выхода типа «открытый коллектор» с контролем на короткое замыкание;
  • управление режимом работы с помощью электронных ключей Touch Memory, бесконтактных считывателей, скрытых выключателей, кодовых панелей; ключей с шифрованием (DS1961S);
  • настраиваемая для любого выхода звуковая/световая индикация пораздельной постановки ШС;
  • звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность»;
  • 8 тактик управления цепями звуковой и световой сигнализации;
  • световая индикация номера ШС, в котором произошло срабатывание извещателя;
  • контроль исправности внешних цепей звуковой и световой сигнализации;
  • настройка звукового оповещения для выходов типа «открытый коллектор» во время задержки на вход и на выход;
  • контроль вскрытия корпуса.
Интеграция
  • интеграция с ВОРС «Стрелец» за счет модуля Мираж-Стрелец-01;
  • интеграция с радиоканальной системой передачи извещений LONTA-202 («Риф-Стринг 202») за счет модуля Мираж-Риф Стринг-01;
  • подключение до 32 радиоизвещателей «Ладога РК» за счет трансивера Мираж-TR-Ladoga;
  • подключение до 48 радиоизвещателей «Астра-РИ-М» за счет трансивера Мираж-TR-Astra;
  • подключение до 66 радиоизвещателей «Enforcer» за счет трансивера Мираж-TR-Enforcer.
Сервисные возможности
  • дистанционная или локальная замена программного обеспечения контроллера;
  • локальное конфигурирование через mini-USB и удаленное конфигурирование через TCP/IP и DATA (CSD);
  • встроенная система диагностики Мираж-Suite;
  • система управления питанием и конфигурирования ШС;
  • сохранение информации в журнал событий.
Питание
  • широкий диапазон напряжения основного электропитания;
  • аккумуляторная батарея емкостью 7 А⋅ч, автоматический заряд, защита от переполюсовки и глубокого разряда;
  • контроль основного и резервного источников питания.
Новые функциональные возможности
  • схемотехнические улучшения по защите ШС и цепей питания от статических разрядов;
  • применение блока питания РМ2014 собственного производства с улучшенными техническими характеристиками.
