Расширение функциональности базовых контроллеров
Заказать товар Задать вопрос

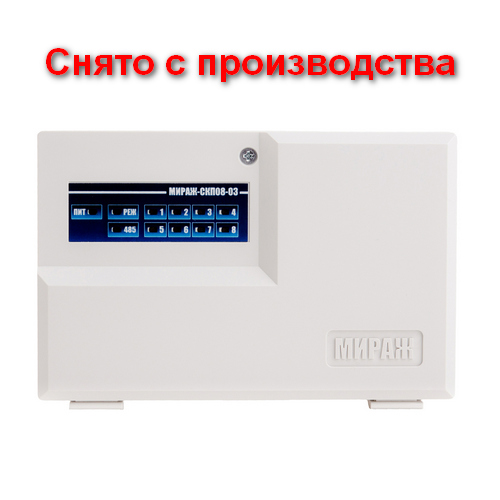

Сетевая контрольная панель Мираж-СКП08-03 предназначена для контроля охранных и пожарных шлейфов сигнализации с передачей извещений базовому контроллеру (Мираж-GSM-M8-03, Мираж-GE-X8-01, STEMAX MX810). Устройство позволяет расширить количество контролируемых шлейфов и разделов при оборудовании крупных объектов и групп объектов. В этом случае используется лишь один базовый контроллер на одном из объектов, на остальных объектах устанавливаются сетевые контрольные панели, взаимодействующие по интерфейсу RS-485.

Панель поддерживает подключение 8 шлейфов сигнализации. К одному базовому контроллеру можно подключить 15 панелей, каждая из которых может использоваться как самостоятельный раздел. Панель может применяться также в качестве самостоятельного приемно-контрольного прибора. Устройство оснащено 3 выходами управления типа «открытый коллектор» и 1 реле.

При использовании сетевых контрольных панелей сохраняется полная информативность и управляемость объектового оборудования. Устройство сертифицировано по требованиям электромагнитной совместимости ГОСТ Р 53325-2009 III степени жесткости, что позволяет использовать его на объектах класса функциональной опасности Ф 1.1 и Ф 4.1.

Приёмно-контрольная панель:

8 конфигурируемых ШС для приема извещений от аналоговых ручных и автоматических пожарных и охранных извещателей, приборов приемно-контрольных охранных и охранно-пожарных через выходы реле ПЦН;

к одному контроллеру Мираж-GSM-M8-03, Мираж-GE-X8-01 или STEMAX MX810 можно подключить по интерфейсу RS-485 до 15 панелей, что в сумме дает 120 дополнительных ШС;

4 программируемых тактики для каждого пожарного ШС;

питание активных пожарных извещателей по двухпроводному шлейфу сигнализации;

управление исполнительными устройствами и средствами автоматики с помощью трёх выходов типа «открытый коллектор»;

контроль исправности пожарного ШС с автоматическим выявлением обрыва или короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности по интерфейсу RS-485;

световая индикация номера ШС, в котором произошло срабатывание извещателя;

звуковая и световая сигнализация в режиме «Тревога» / «Пожар» / «Неисправность»;

возможность настройки сетевых контрольных панелей для работы в алгоритмах «ведущий/master» и «ведомый/slave»;

индикация режима работы с возможностью подключения внешнего индикатора;

автономная работа;

контроль вскрытия корпуса;

управление режимом работы с помощью электронных ключей Touch Memory, бесконтактных считывателей, скрытых выключателей.
Сервисные возможности:

дистанционная настройка устройства через базовый контроллер;

локальная замена программного обеспечения контрольной панели с помощью адаптера «Мираж-RS-232»;

изменение сетевого адреса на интерфейсе RS-485 в ручном режиме.
Питание:

подключение от внешнего бесперебойного источника питания напряжением 12 В;

контроль наличия внешнего питания.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд STELS
Тип Сетевая контрольная панель
Цвет Белый
