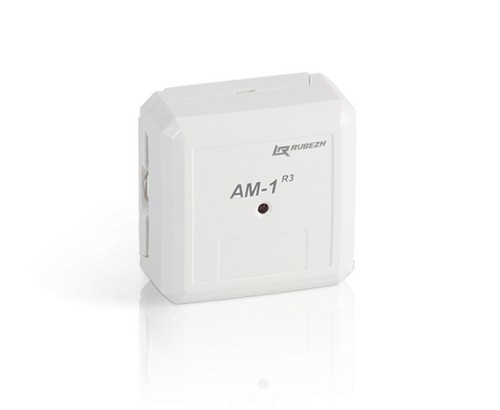

Адресная метка контролирует сопротивление своего шлейфа и передает на приемно-контрольный прибор извещение о соответствующем событии – замыкании-размыкании контактов контролируемого устройства, подключенного к шлейфу, или неисправности шлейфа с указанием своего адреса. В системе адресная метка занимает 1 адрес.
Шлейф адресной метки в системе может иметь один из следующих типов:
- Пожарный;
- Охранный;
- Технологический;
- Неисправность.
Выбор типа шлейфа, а также тип подключаемых контактов контролируемого устройства (нормально-замкнутые или нормально-разомкнутые) производится при начальном конфигурировании метки. Имеется возможность настраивать установленные по умолчанию пороги «норма» и «сработка».
В шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому контакту должен быть подключен шунтирующий резистор.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.
