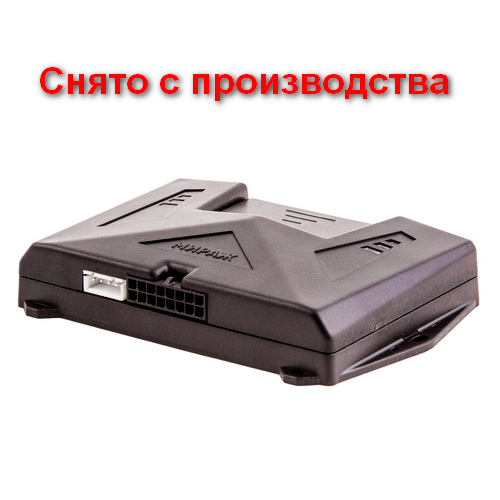

Mirage DT-02/DT-02BT бортовой терминал контроля автотранспорта

Компания Байтерек-Стан  - проверенное оборудование по доступной цене!

Мираж-DT-02 обеспечивает возможность подключения дополнительных устройств для максимально полного (всестороннего) контроля работы спецтехники. Взаимодействие с электронными системами сети CAN объекта позволяет получать предельно точные данные о параметрах и режимах его работы.

Ключевым элементом платформы бортового терминала является мощный центральный микропроцессор с ядром на базе ARM архитектуры. Центральный процессор получает координаты от гибридного GPS/ГЛОНАСС-приемника, информацию о состоянии цифровых и аналоговых входов, источников питания, температуре, далее сохраняет полученную информацию в энергонезависимой памяти. При регистрации бортового терминала в сети GSM, процессор активирует передачу сохраненной информации на станцию мониторинга и прием команд управления, поддерживает каналы связи в режиме online, контролируя нарушения в работе каналов связи. Алгоритмы работы бортовых терминалов оптимизированы с точки зрения обеспечения надежной связи со станицей мониторинга при минимально возможных финансовых затратах на услуги связи. В частности, применяется адаптивный алгоритм управления интенсивностью передачи координат. Настройка работы бортовых терминалов под конкретные задачи пользователей производится с помощью программы Конфигуратор.

Оригинальный, эргономичный корпус бортового терминала имеет революционные массогабаритные характеристики. Применение внутренних GPS/ГЛОНАСС и GSM-антенн обеспечивает возможность скрытной установки терминалов, при этом качество приема сигналов остается на высоком уровне. На лицевой панели терминала размещены разъемы для подключения интерфейсных проводов, на задней – USB порт. Доступ к SIM-картам максимально упрощен и возможен при снятии крышки отсека SIM карт. Литий-полимерная аккумуляторная батарея емкостью 720 мАч позволяет работать в широком температурном диапазоне и осуществлять непрерывный мониторинг и контроль даже при отключении основного источника питания.


определение местоположения объекта по сигналам со спутников систем GPS/ГЛОНАСС;

взаимодействие с бортовыми электронными системами стандарта J1939 по шине CAN;

подключение датчиков уровня топлива с интерфейсом RS-485 и RS-232;

самодиагностика работы всех систем бортового терминала;

передача пакетов данных (местоположение, скорости движения, курса, состоянии подключенных датчиков, результатов самодиагностики) на сервер станции мониторинга в сети GSM по технологии GPRS в соответствии с заданными алгоритмами;

запись данных в энергонезависимую память при нахождении вне зоны действия GSM-сети;

точное определение моментов начала движения и остановок;

взаимодействие с любыми автосигнализациями;

противодействие различным тактикам угона;

бесперебойное электропитание, режим энергосбережения, многоуровневая защита от скачков напряжения и переполюсовки.
Каналы передачи информации 2 х GPRS/SMS
Количество цифровых входов 3
Измеряемое напряжение до 28 В
Количество универсальных аналогово-цифровых входов 3 (режимы работы: фиксация изменения состояния, подсчет импульсов, измерение частоты, измерение напряжения)
Цифровые интерфейсы USB, 1-Wire, RS-485, RS-232, CAN
Диапазон измеряемого напряжения 0-28 В или 0-5 В (задается настройками)
Количество выходов управления 2
Максимальный ток нагрузки выходов управления 1 А
Напряжение питания 9-40 В (гарантированное сохранение работоспособности при кратковременной подаче напряжения 100 В)
Ток потребления 30-250 мА
Резервный аккумулятор 720 мА⋅ч
Flash-память 4 Мб (60 000 событий)
Индикация Состояние сети GSM, состояние связи со спутниками GPS/ГЛОНАСС, питание
Диапазон рабочих температур от -40 до +50 °С
Габариты 112х74х23 мм
Корпус ABS-пластик

Характеристики

Бренд STELS
Цвет Черный

Документы

РЭ Mirage DT-02 (2016-06-23) Размер: 2.9 Мб
