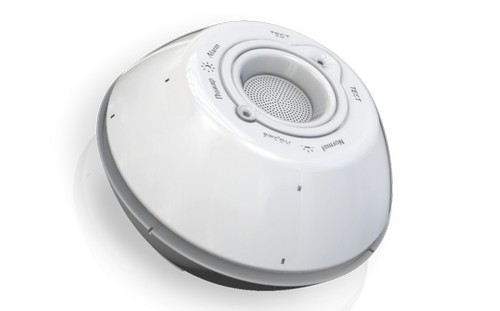

Извещатель состоит из розетки и датчика, выполненного в пластмассовом корпусе, внутри которого размещена плата с электронными компонентами, обеспечивающая обработку сигналов на базе микроконтроллера. Извещатель не требует регулярного обслуживания за счет отсутствия классической дымовой камеры. Конструкция извещателя не предусматривает его разборки. Магнитное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя. В системе занимает 1 адрес.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- обработка по специальным алгоритмам результатов измерений и передача сигнала «Пожар» в приемно-контрольный прибор;
- формирование и передача в прибор сигнала «Неисправность»;
- индикация режима работы извещателя;
- измерение запыленности области контроля оптической среды и передача результата измерения в прибор;
- автоматическая компенсация запыленности области контроля оптической среды;
- тестирование с помощью кнопки или оптического тестера ОТ-1.
Принцип работы извещателя основан на анализе отраженного и прямого луча от излучателя зафиксированного фото-приемником. В зависимости от вещества, находящейся в газо-воздушной смеси внутри дымовой камеры извещатель способен идентифицировать его тип. Особенности конструкции оптических каналов и специальный алгоритм вычисления процессора позволяют обеспечивать срабатывание извещателя также на черный дым.
